opis proizvoda

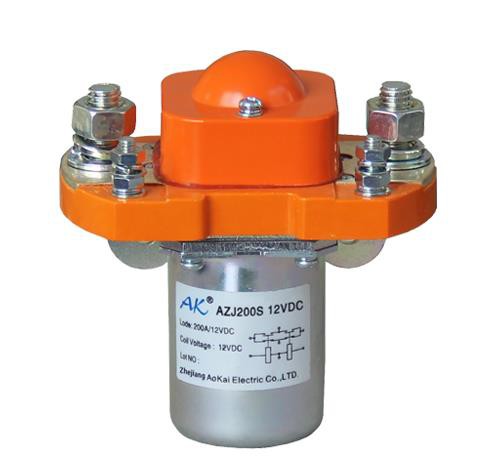

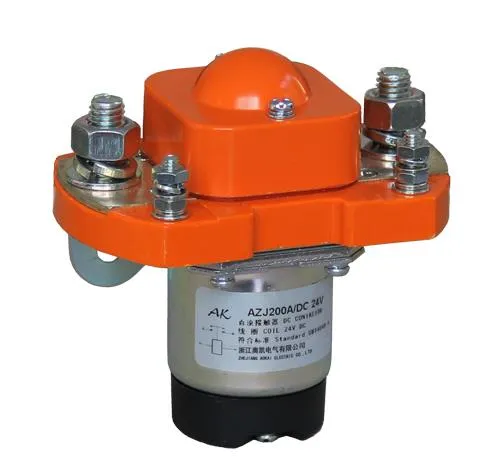

AZJ200 S / AZJ100D 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 200A Magnetic Contactor Koristi se u Electric s kranom 1NO Aokai DC Contactor
AZJ200 serije imaju dvije vrste kontaktora, jedan je single coil AZJ200S, koja je pogodna za povremena radna, jedan je dvostruko kalemova AZJ200D, koja je pogodna za neprekidan rad. Možete odabrati onu pravu prema upotrebi. Izdržljivost preko struja opterećenja manje od 7Ie. Šokantna fiksnih Poenta je 10-200Hz i ubrzanje je manje od 4g. Vibracije je 2.5g, 5-50Hz.
FAQ:
P: U statičkoj elektroenergetski sistem, zašto su nam potrebne veličine napon zavojnice iznad nominalne rejting, odnosno 24VDC / 48VDC?
A: U normalnom statički elektroenergetski sistem, moramo uzeti u obzir ", maksimalno izjednačavanje baterije napon punjenja" pri čemu ako nominalni sistem DC napon je na 24VDC, maksimalna zavojnica napon će biti oko 30VDC CO Ako je sistem nazivnog napona je. na 48VDC onda bi veličine maksimalni napon zavojnice na 60VDC CO. razlog za to je da se ublaži eventualne za prijevremenu zavojnice termalne Runaway.
| Brand: AK / Aokai Ime: DC Contactor Model: AZJ200S / BZJ200S / MZJ200D Nominalni napon: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V itd Nazivna struja: 200A Coil: Single CoilDimenzije: 85 * 56 * 93 (mm) Težina: Oko 45 0g |
|
Brand: AK / Aokai |
|
SPECIFIKACIJA
Coil Nazivni napon | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V i sl |
Glavni osigurač Nazivna struja (A) | 200A |
Glavni osigurač Kontakt pada napona (Load: 100A) | ≤80mV |
Manje (20 ± 5) ℃, hlađenje Pull-napona | ≤70% |
Manje (20 ± 5) ℃, hlađenje Drop-out napona | ≥5%, ≤40% |
Prihvatljiva Kretanje Raspon Coil napona | ± 20% |
Pull-in Time (N / O Kontakti za zatvaranje) | ≤30ms |
Drop-out Time (N / O Kontakti Open) | ≤20ms |
Max Isključivanje Vreme Kontakti | ≤5ms |
Otpornost izolacije | ≥50MΩ |
dielektrična čvrstoća | 50Hz / 60Hz 1000VAC / 1min |
struja preopterećenja | ≤7Ie, ≤1s |
Coil Potrošnja energije (W) | AZJ200S: ≤9.5W |
AZJ200D: Start≤250W, Hold≤5.0W | |
električne Life | 20.000 puta |
Mehanički Life | 300 hiljada puta |
režim rada | neprekidan |
obrazac za kontakt | 1 NO |
Kontakt materijala | AgCdO / AgCuO |
Pomoćni kontakt opterećenje (Opcionalno dijelovi) | 2A / 48VDC, 5A / 24VDC |
Tehnički Standard | GB14048.4-2010 |
radnom okruženju
visina | ≤2Km | Temperatura zraka | -25 ~ + 55 ℃ |
Međunarodna zaštita Grade | IP50 | Vrsta montaže | III |
Način za instaliranje | bilo koji | vibracija | 2.5g (5 ~ 50) Hz |
udar | 50g, 11 ms (Half-Sine Wave) | ||
SHEMATSKI DIJAGRAM

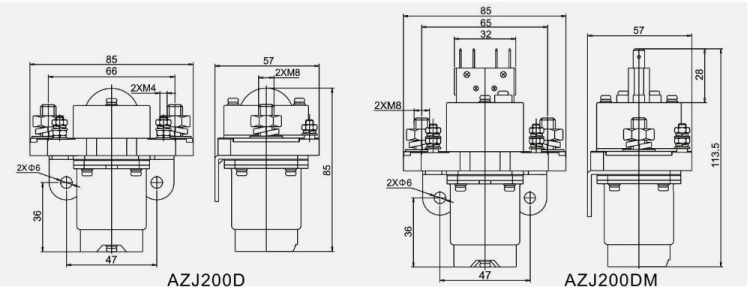

Shema instalacije
Aokai Electric je vaš najbolji izvor za 1no 36v dc dijelova neprekidno napajanje visoke kvalitete relej sa CE certifikat. Mi smo bili jedan od najvećih takvih proizvođača i dobavljača u Kini od svog osnivanja 2008. godine došli u kontakt naše tvornice za proizvode.
