opis proizvoda

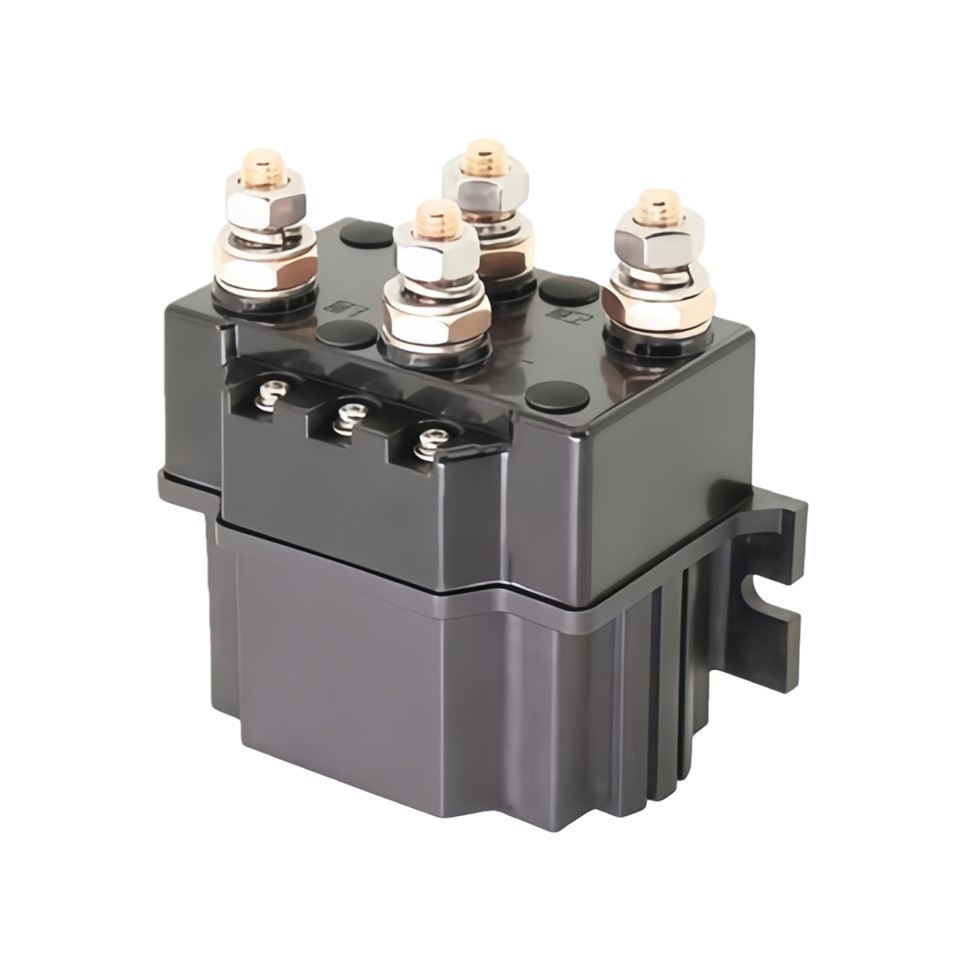

ADC 200-DE-CP 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 200 A 2NO + 2NC DPDT Kratak -Vreme Duty Umetnite Provedeno Za Winch DC Reversing Contactor

U ADC200-DE-CP je kompaktan kontaktora nakon uspostavljene dizajn naših mono bloka kontaktora, konfiguriran posebno za motorna unazad. Pogodan za jednosmjernu struju opterećenja i kompatibilan sa modernim elektronskim sistemima kontrole, ADC200-DE-CP je zapečaćena IP67 i idealan je za upotrebu u aplikacijama kao što su na baterije vitla, vozilo s kranom i malih električnih vozila. Osmišljen za prekinutog opterećenja, pogodan je za prebacivanje Resistive, Kapacitivni i induktivna opterećenja.
U ADC200-DE-CP ima dvostruke razbijanje glavnih kontakata sa srebrnim legure tips, koji su zavara otporni, čvrste i imaju odličnu provodljivost. IT ima M6 glavni pastuh terminala i zavojnica veze su putem 6.3mm pik.

Brand: AK / Aokai

Ime: DC Reversing Contactor

Model: ADC 200 - DE - CP / DC66P

Nominalni napon: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V itd
Nazivna struja: 200 A

Radni Duty: povremena
Connection Mode: umetanje Type
Dimenzije: 50 * 70 * 77 (mm)
Težina: O 400g

图片 18.png

SPECIFIKACIJA

Coil Nazivni napon	DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V i sl
Glavni osigurač Nazivna struja (A)	isprekidan 200A
Glavni osigurač Kontakt pada napona (Load: 100A)	≤80mV
Manje (20 ± 5) ℃, hlađenje Pull-napona	≤70%
Manje (20 ± 5) ℃, hlađenje Drop-out napona	≥5%, ≤40%
Prihvatljiva Kretanje Raspon Coil napona	± 20%
Pull-in Time (N / O Kontakti za zatvaranje)	≤30ms
Drop-out Time (N / O Kontakti Open)	≤20ms
Max Isključivanje Vreme Kontakti	≤5ms
Otpornost izolacije	≥50MΩ
dielektrična čvrstoća	50Hz / 60Hz 1000VAC / 1min
struja preopterećenja	≤7Ie, ≤1s
Coil Potrošnja energije (W)	Intermittent≤28.0W
električne Life	Isprekidan 5000 puta
Mehanički Life	300 hiljada puta
režim rada	isprekidan
obrazac za kontakt	2 NO i 2 NC
Kontakt materijala	AgCdO / AgCuO
Početak Trenutni	≤4A
Tehnički Standard	GB14048.4-2010

radnom okruženju

visina	≤2Km	Temperatura zraka	-25 ~ + 55 ℃
Međunarodna zaštita Grade	IP67	Vrsta montaže	III
Način za instaliranje	bilo koji	vibracija	2.5g (5 ~ 50) Hz
udar	50g, 11 ms (Half-Sine Wave)

SHEMATSKI DIJAGRAM

图片 19.png

Shema instalacije

图片 20.png

Aokai Electric je vaš najbolji izvor za visoku kvalitetu 12VDC unazad kontaktora elektromagnetski relej za vitlo sa CE certifikat. Mi smo bili jedan od najvećih takvih proizvođača i dobavljača u Kini od svog osnivanja 2008. godine došli u kontakt naše tvornice za proizvode.
