opis proizvoda
ADC 200 - DE - CS 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 200 A 2NO + 2NC DPDT Kratak -Vreme Duty Screw Connection Za Winch DC Reversing Contactor
Uređaj ima dva seta kontakt prekidača, koji se može koristiti u auto električni vitlo, telekomunikacijske opreme, mašinama, akumulator, električni viljuškari, vlakova, brodova, uniterruptible napajanje i drugog sistema električno upravljanje.
Implikacija model:
"ADC" = model proizvoda
"200" = nazivne struje
"DE" = povremena radna dužnost
"CS" = navojnim priključkom
Napomena: Korisnici mogu odabrati različite metode za instalaciju i zavojnica vodi. Molimo vas da navedete napon zavojnice kada mjesto poretka.
| Brand: AK / Aokai Ime: DC Reversing Contactor Model: ADC 200 - DE - CS / DC66P Nominalni napon: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V itd Jacina struje: 20 0A Radni Duty: povremena |
|
SPECIFIKACIJA
Coil Nazivni napon | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V i sl |
Glavni osigurač Nazivna struja (A) | isprekidan 200A |
Glavni osigurač Kontakt pada napona (Load: 100A) | ≤80mV |
Manje (20 ± 5) ℃, hlađenje Pull-napona | ≤70% |
Manje (20 ± 5) ℃, hlađenje Drop-out napona | ≥5%, ≤40% |
Prihvatljiva Kretanje Raspon Coil napona | ± 20% |
Pull-in Time (N / O Kontakti za zatvaranje) | ≤30ms |
Drop-out Time (N / O Kontakti Open) | ≤20ms |
Max Isključivanje Vreme Kontakti | ≤5ms |
Otpornost izolacije | ≥50MΩ |
dielektrična čvrstoća | 50Hz / 60Hz 1000VAC / 1min |
struja preopterećenja | ≤7Ie, ≤1s |
Coil Potrošnja energije (W) | Intermittent≤28.0W |
električne Life | Isprekidan 5000 puta |
Mehanički Life | 300 hiljada puta |
režim rada | isprekidan |
obrazac za kontakt | 2 NO i 2 NC |
Kontakt materijala | AgCdO / AgCuO |
Početak Trenutni | ≤4A |
Tehnički Standard | GB14048.4-2010 |
radnom okruženju
visina | ≤2Km | Temperatura zraka | -25 ~ + 55 ℃ |
Međunarodna zaštita Grade | IP67 | Vrsta montaže | III |
Način za instaliranje | bilo koji | vibracija | 2.5g (5 ~ 50) Hz |
udar | 50g, 11 ms (Half-Sine Wave) | ||
SHEMATSKI DIJAGRAM

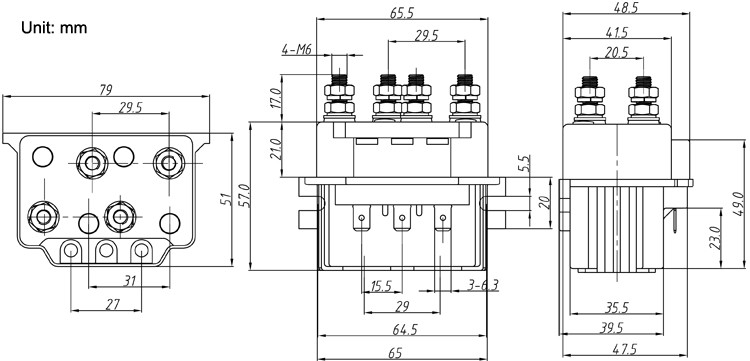

Shema instalacije
